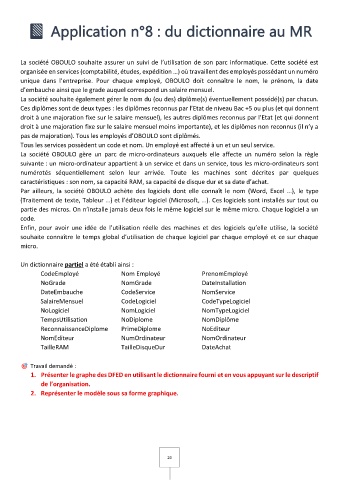

Application n°8 : du dictionnaire au MR

La société OBOULO souhaite assurer un suivi de l’utilisation de son parc informatique. Cette société est
organisée en services (comptabilité, études, expédition …) où travaillent des employés possédant un numéro
unique dans l’entreprise. Pour chaque employé, OBOULO doit connaître le nom, le prénom, la date
d’embauche ainsi que le grade auquel correspond un salaire mensuel.
La société souhaite également gérer le nom du (ou des) diplôme(s) éventuellement possédé(s) par chacun.
Ces diplômes sont de deux types : les diplômes reconnus par l’Etat de niveau Bac +5 ou plus (et qui donnent
droit à une majoration fixe sur le salaire mensuel), les autres diplômes reconnus par l’Etat (et qui donnent
droit à une majoration fixe sur le salaire mensuel moins importante), et les diplômes non reconnus (il n’y a
pas de majoration). Tous les employés d’OBOULO sont diplômés.
Tous les services possèdent un code et nom. Un employé est affecté à un et un seul service.
La société OBOULO gère un parc de micro-ordinateurs auxquels elle affecte un numéro selon la règle
suivante : un micro-ordinateur appartient à un service et dans un service, tous les micro-ordinateurs sont
numérotés séquentiellement selon leur arrivée. Toute les machines sont décrites par quelques
caractéristiques : son nom, sa capacité RAM, sa capacité de disque dur et sa date d’achat.
Par ailleurs, la société OBOULO achète des logiciels dont elle connaît le nom (Word, Excel …), le type
(Traitement de texte, Tableur …) et l’éditeur logiciel (Microsoft, …). Ces logiciels sont installés sur tout ou
partie des micros. On n’installe jamais deux fois le même logiciel sur le même micro. Chaque logiciel a un
code.
Enfin, pour avoir une idée de l’utilisation réelle des machines et des logiciels qu’elle utilise, la société
souhaite connaître le temps global d’utilisation de chaque logiciel par chaque employé et ce sur chaque
micro.

Un dictionnaire partiel a été établi ainsi :
CodeEmployé Nom Employé PrenomEmployé
NoGrade NomGrade DateInstallation
DateEmbauche CodeService NomService
SalaireMensuel CodeLogiciel CodeTypeLogiciel
NoLogiciel NomLogiciel NomTypeLogiciel
TempsUtilisation NoDiplome NomDiplôme

ReconnaissanceDiplome PrimeDiplome NoEditeur
NomEditeur NumOrdinateur NomOrdinateur
TailleRAM TailleDisqueDur DateAchat

Travail demandé :

1. Présenter le graphe des DFED en utilisant le dictionnaire fourni et en vous appuyant sur le descriptif
de l’organisation.
2. Représenter le modèle sous sa forme graphique.

16
