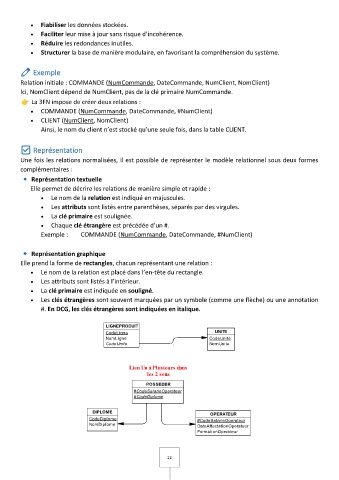

• Fiabiliser les données stockées.
• Faciliter leur mise à jour sans risque d’incohérence.
• Réduire les redondances inutiles.
• Structurer la base de manière modulaire, en favorisant la compréhension du système.

✏️ Exemple

Relation initiale : COMMANDE (NumCommande, DateCommande, NumClient, NomClient)
Ici, NomClient dépend de NumClient, pas de la clé primaire NumCommande.

La 3FN impose de créer deux relations :

• COMMANDE (NumCommande, DateCommande, #NumClient)
• CLIENT (NumClient, NomClient)
Ainsi, le nom du client n’est stocké qu’une seule fois, dans la table CLIENT.

✅ Représentation
Une fois les relations normalisées, il est possible de représenter le modèle relationnel sous deux formes
complémentaires :

Représentation textuelle
Elle permet de décrire les relations de manière simple et rapide :
• Le nom de la relation est indiqué en majuscules.
• Les attributs sont listés entre parenthèses, séparés par des virgules.
• La clé primaire est soulignée.
• Chaque clé étrangère est précédée d’un #.
Exemple : COMMANDE (NumCommande, DateCommande, #NumClient)

Représentation graphique
Elle prend la forme de rectangles, chacun représentant une relation :
• Le nom de la relation est placé dans l’en-tête du rectangle.
• Les attributs sont listés à l’intérieur.
• La clé primaire est indiquée en souligné.
• Les clés étrangères sont souvent marquées par un symbole (comme une flèche) ou une annotation
#. En DCG, les clés étrangères sont indiquées en italique.

LIGNEPRODUIT
CodeLigne UNITE
NomLigne CodeUnite
CodeUnite . NomUnite

Lien Un à Plusieurs dans
les 2 sens

POSSEDER
#CodeSalarieOperateur
#CodeDiplome

DIPLOME
OPERATEUR
CodeDiplome #CodeSalarieOperateur
NomDiplome DateAffectationOperateur

FormationOperateur
