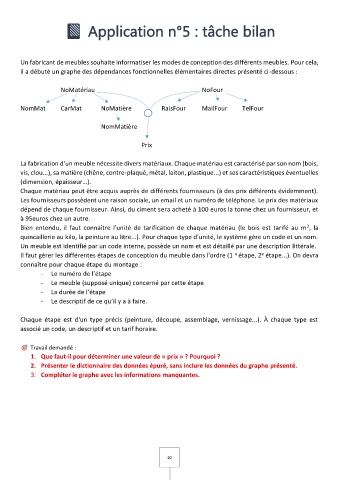

Application n°5 : tâche bilan

Un fabricant de meubles souhaite informatiser les modes de conception des différents meubles. Pour cela,
il a débuté un graphe des dépendances fonctionnelles élémentaires directes présenté ci-dessous :

NoMatériau NoFour

NomMat CarMat NoMatière RaisFour MailFour TelFour

NomMatière

Prix

La fabrication d'un meuble nécessite divers matériaux. Chaque matériau est caractérisé par son nom (bois,
vis, clou...), sa matière (chêne, contre-plaqué, métal, laiton, plastique...) et ses caractéristiques éventuelles
(dimension, épaisseur…).
Chaque matériau peut être acquis auprès de différents fournisseurs (à des prix différents évidemment).
Les fournisseurs possèdent une raison sociale, un email et un numéro de téléphone. Le prix des matériaux
dépend de chaque fournisseur. Ainsi, du ciment sera acheté à 100 euros la tonne chez un fournisseur, et
à 95euros chez un autre.
2
Bien entendu, il faut connaître l'unité de tarification de chaque matériau (le bois est tarifé au m , la
quincaillerie au kilo, la peinture au litre...). Pour chaque type d’unité, le système gère un code et un nom.
Un meuble est identifié par un code interne, possède un nom et est détaillé par une description littérale.
e
e
Il faut gérer les différentes étapes de conception du meuble dans l'ordre (1 étape, 2 étape...). On devra
connaître pour chaque étape du montage :
- Le numéro de l’étape
- Le meuble (supposé unique) concerné par cette étape
- La durée de l’étape
- Le descriptif de ce qu’il y a à faire.

Chaque étape est d'un type précis (peinture, découpe, assemblage, vernissage...). À chaque type est

associé un code, un descriptif et un tarif horaire.

Travail demandé :

1. Que faut-il pour déterminer une valeur de « prix » ? Pourquoi ?
2. Présenter le dictionnaire des données épuré, sans inclure les données du graphe présenté.
3. Compléter le graphe avec les informations manquantes.

10
