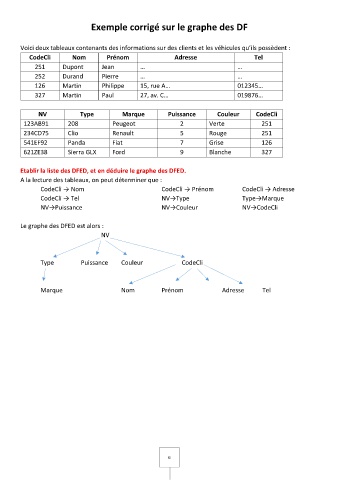

Exemple corrigé sur le graphe des DF
Voici deux tableaux contenants des informations sur des clients et les véhicules qu’ils possèdent :
CodeCli Nom Prénom Adresse Tel
251 Dupont Jean … …
252 Durand Pierre … …
126 Martin Philippe 15, rue A… 012345…
327 Martin Paul 27, av. C… 019876…
NV Type Marque Puissance Couleur CodeCli
123AB91 208 Peugeot 2 Verte 251
234CD75 Clio Renault 5 Rouge 251
541EF92 Panda Fiat 7 Grise 126
621ZE38 Sierra GLX Ford 9 Blanche 327
Etablir la liste des DFED, et en déduire le graphe des DFED.
A la lecture des tableaux, on peut déterminer que :
CodeCli → Nom CodeCli → Prénom CodeCli → Adresse
CodeCli → Tel NV→Type Type→Marque
NV→Puissance NV→Couleur NV→CodeCli
Le graphe des DFED est alors :
NV
Type Puissance Couleur CodeCli
Marque Nom Prénom Adresse Tel
