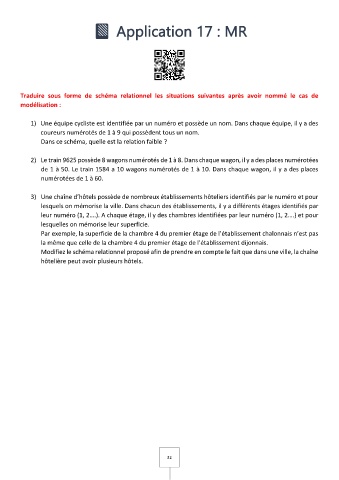

Application 17 : MR
Traduire sous forme de schéma relationnel les situations suivantes après avoir nommé le cas de
modélisation :
1) Une équipe cycliste est identifiée par un numéro et possède un nom. Dans chaque équipe, il y a des
coureurs numérotés de 1 à 9 qui possèdent tous un nom.
Dans ce schéma, quelle est la relation faible ?
2) Le train 9625 possède 8 wagons numérotés de 1 à 8. Dans chaque wagon, il y a des places numérotées
de 1 à 50. Le train 1584 a 10 wagons numérotés de 1 à 10. Dans chaque wagon, il y a des places
numérotées de 1 à 60.
3) Une chaîne d’hôtels possède de nombreux établissements hôteliers identifiés par le numéro et pour
lesquels on mémorise la ville. Dans chacun des établissements, il y a différents étages identifiés par
leur numéro (1, 2….). A chaque étage, il y des chambres identifiées par leur numéro (1, 2….) et pour
lesquelles on mémorise leur superficie.
Par exemple, la superficie de la chambre 4 du premier étage de l’établissement chalonnais n’est pas
la même que celle de la chambre 4 du premier étage de l’établissement dijonnais.
Modifiez le schéma relationnel proposé afin de prendre en compte le fait que dans une ville, la chaîne
hôtelière peut avoir plusieurs hôtels.
